CARATTERISTICHE
TECNICHE

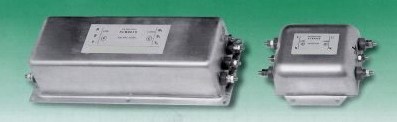

I filtri di questa serie sono a doppia cella e garantiscono
una buona attenuazione delle radiointerferenze sia simmetriche
che asimmetriche, di tipo periodico o impulsivo, condotte
sulle linee d'alimentazione. |
|
| La nostra scelta di soli tre modelli di
filtro, rispetto alla vasta gamma esistente in commercio,
è dovuta alla nostra esperienza acquisita in fase
di collaudo dei filtri con apparecchiature elettroniche
per la variazione di velocità di motori a corrente
continua, asincroni, brushless e dei quadri di comando
di linee automatiche anch'esse di nostra produzione. |
| Serie
|
FLA |
FLC |
FLB |
| Tensione nominale |
Monofase 220-250V; 50/60Hz |
Monofase 380V; 50/60Hz |
Trifase 220-380 - 460V c.a.;50/60Hz |
| Corrente di fuga |
<=0,5mA |
<=0,5mA |
<=0,5mA |
| Corrente nominale a 40°C. |
da 5 A a 30 A |
da 10 A a 50 A |
da 10 A a 180 A |
| Tensione di prova tra linea e terra |
3000V
c.c. per 2 sec. |
| Tensione di prova tra i cavi di alimentazione |
1700V
c.c. per 2 sec. |
| Temperatura d'esercizio |
-
25°C; + 85°C. |
| Categoria climatica |
HPF
(25/085/21) |
| Custodia |
In
metallo con componenti interni sigillati con resina
epossidica |
| Terminali |
viti
5MA |
viti o morsetti
5MA - 8MA - 10MA |
VALORI ELETTRICI
| Tipo |
*Corrente
nominale "A" |
C1
(uF) C2 (uF) |
L1
(mH) L2 (mH) |
R K Ohm
|
Disegno
n. |
| FLA0005 |
1x005 |
2x1,8 |
2x0,47 |
330 |
A |
| FLA0010 |
1x010 |
2x1,8 |
2x0,47 |
330 |
A |
| FLA0020 |
1x020 |
2x0,8 |
2x0,47 |
330 |
A |
| FLA0030 |
1x030 |
2x0,5 |
2x0,47 |
330 |
A |
| FLC0010 |
1x010 |
2x1,8 |
2x0,47 |
330 |
A |
| FLC0015 |
1x015 |
2x1,8 |
2x0,47 |
330 |
A |
| FLC0025 |
1x025 |
2x0,8 |
2x0,47 |
330 |
A |
| FLC0035 |
1x035 |
2x0,5 |
2x0,47 |
330 |
A |
| FLC0050 |
1x050 |
2x0,5 |
2x0,47 |
330 |
A |
| * Corrente continuativa
alla temperatura di 40°C. |
VALORI ELETTRICI
| Tipo |
*Corrente nominale "A" |
L1
(mH) L2 (mH) |
C1
(uF) C2 (uF) |
Disegno n. |
FLB0010 |
3x010 |
3x4 |
6x0,47 |
B |
FLB0015 |
3x015 |
3x3 |
6x0,47 |
B |
FLB0025 |
3x025 |
3x2 |
6x0,47 |
B |
FLB0035 |
3x035 |
3x 1,2 |
6x0,47 |
B |
FLB0050 |
3x050 |
3x1,2 |
6x1 |
B |
FLB0080 |
3x080 |
3x0,7 |
6x1 |
B |
FLB0120 |
3x120 |
3x0,5 |
6x2 |
B |
FLB0150 |
3x150 |
3x0,4 |
6x3 |
B |
FLB0180 |
3x180 |
3x0,35 |
6x4 |
B |
| * Corrente continuativa alla temperatura
di 40°C. |

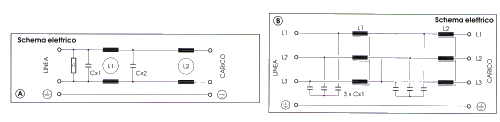

SCHEMI DI PRINCIPIO
|
|
Mipro-SyncroFlow Elettroquadri: filtri monofase e trifase a doppia cella conformi alle normative EMC |
|
|
|
