Azionamenti dalle dimensioni contenute particolarmente
adatti nelle applicazioni del settore dell'Automazione
Industriale, in particolar modo per:
- Comando di motori cc a magneti permanenti
o ad eccitazione separata sia per funzionamento unidirezonale
che reversibile.
- Sistemi robotizzati ed altri svariati settori
di utilizzo.
La grande versatilità e l'alto numero di taglie
disponibili, li rende completi e in grado di soddisfare
ogni esigenza per potenze nominali da pochi Watt a 6-7
KW.

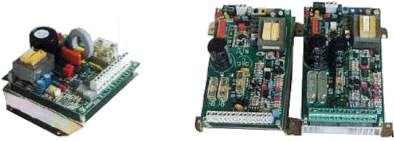

Le schede sono disponibili nella versione a giorno con
uscite a morsettiera
In abbinamento ad un filtro di rete specifico, tutte
le schede rispecchiano le norme sulla compatibilità
elettromagnetica e possono riportare la marchiatura
CE. |
| |
| SERIE
MP |
|
| |
| Dimensioni: |
100x100 h=70 (versione
MP) |
| Alimentazioni: |
24 Vca, 48 Vca, 110 Vca, 220 Vca,
(a richiesta 12 Vcc, 24 Vcc) |
| Tensioni di Armatura: |
A seconda della versione |
| Tensioni di eccitazione: |
20 V per versione a 24 V 190 V per
versione a 220 V |
| Corrente di eccitazione: |
1 A Max. |
| Corrente di armatura: |
a seconda della versione. Min. 2,5
A max 15 A |
| Tensione di riferimento interna: |
10 V +/-5% 7 mA max. |
| Campo di regolazione: |
da 1/500 in reazione DT da 1/20 in
reazione d’armatura |
| Potenziometro di regolazione: |
da 2 Kohm a 10 Kohm |
| Opzione: |
Rampa e compensazione RxI MP 220/2,5
|
| SERIE
MP RR |
|
| |
| Dimensioni: |
100x160 h=70 |
| Tipo di funzionamento: |
PWM a 16 KHz |
| Tensioni di armatura: |
Rispettivamente 24 Vcc, 48 Vcc, 60
Vcc a seconda delle versioni |
| Corrente di armatura: |
4-6-10 a seconda delle versioni |
| Campo di regolazione: |
da 1 a 2000 in reazione DT da 1 a
20 in reazione d’armatura |
| Tensione di Alimentazione: |
per motore 24 Vcc = 21-0-21 V (serie
MPRR24) |
| per motore 48 Vcc = 38-21-0-21-38
(serie MPRR48) |
| per motore 60 Vcc = 50-21-0-21-50
V (serie MPRR60) |
| Tensione d’ingresso: |
+/- 8 Vcc |
| Potenziometro di regolazione: |
da 2 Kohm a 10 Kohm |
| Ingresso Ausiliario: |
+/-10 Vcc |
| Isolamento galvanico: |
Tramite trasformatore di alimentazione |
|
| Tra i prodotti di Mipro-SyncroFlow Elettroquadri: azionamenti mos-fet unidirezionabili reversibili,
particolarmente adatti nelle applicazioni del settore dell'automazione industriale |
|
|
|
